Track Ace
80米遠距離超快速的大件掃描方案

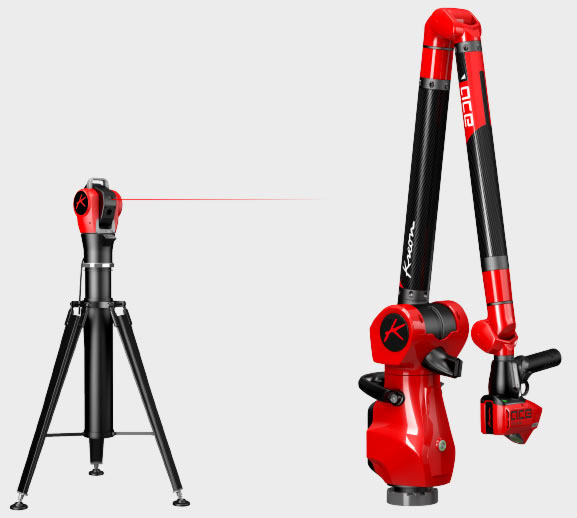

測量臂與激光跟蹤儀的組合

科瑞朗ACE測量臂配合激光跟蹤儀,輕松實現大范圍的3D測量。200mm超寬激光線讓Track ACE能夠實現高性能的快速掃描,該方案不僅集成了激光跟蹤儀的距離與精度優勢,同時也兼具了ACE測量臂的靈活性,便攜性以及精準性。

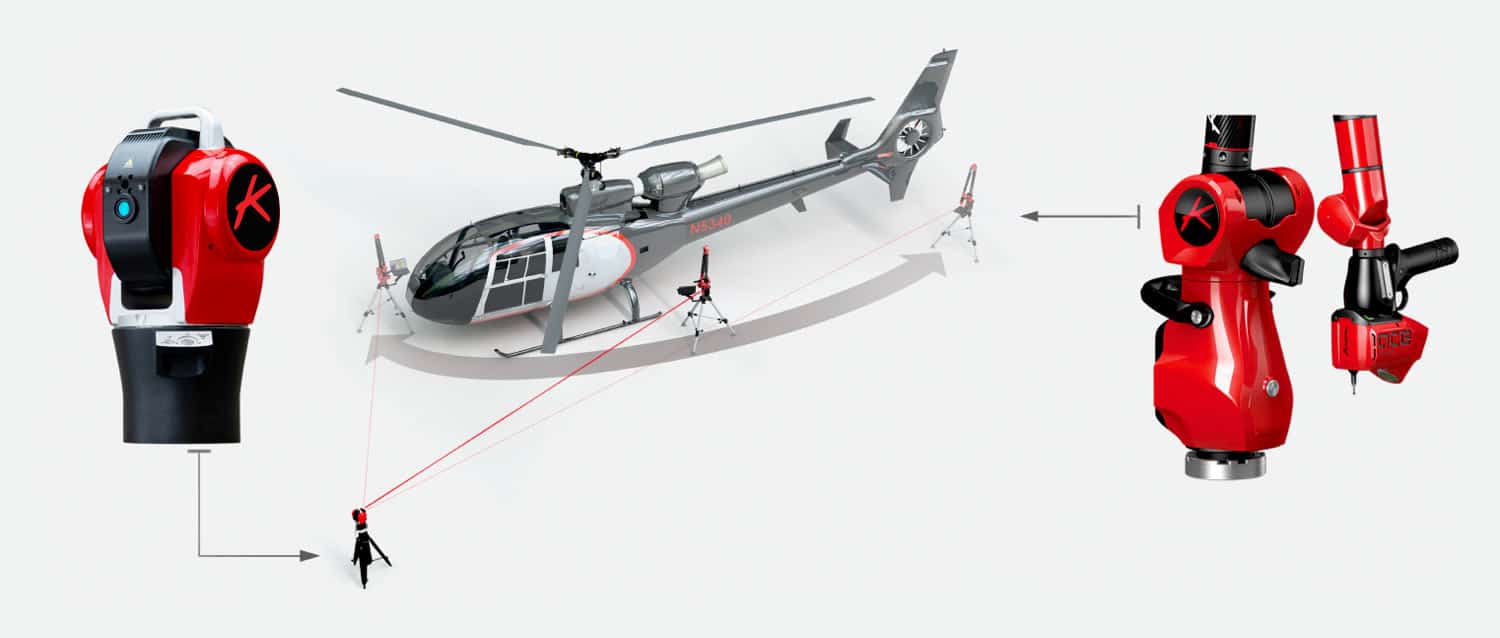

如何實現?
跟蹤儀跟隨測量臂圍繞被測物體的位置移動,記錄并合成參考坐標。
跟蹤儀對測量臂的每一個位置進行標記,避免了實時跟蹤方式中因為連接斷開而丟失位置坐標的風險。

80米超大件的測量

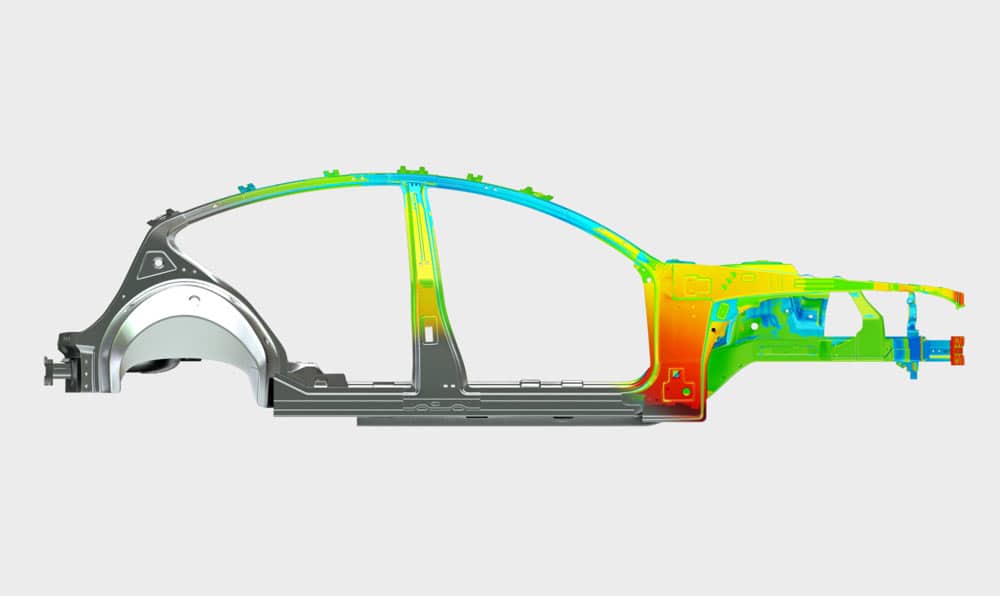

Track ACE方案補全了市面上對大件及遠距離的測量需求。80米的最遠輻射距離,能夠實現對飛機,風力渦輪機在內的大部件3D掃描。顯然,整車的測量也不在話下。


為您節省更多時間的快速掃描
- 200mm超寬激光線(Skyline Wide掃描儀)意味著更少的掃描次數與時間。
- 高頻率意味著能夠適應更快速的手部移動。
- 點云參數定制一鍵過濾掉不相關點云:高密度專注細節,低密度凸顯表面結構。
- 無需貼點的3D掃描。
最佳使用舒適度
- 能夠快速在非接觸式的表面掃描與接觸式幾何探測之間來回切換。
- 激光跟蹤儀總能在最短時間內捕捉到測量臂的新位置。
- 三腳架輕松移動測量臂。
- 跟蹤儀與測量臂之間無需額外接線。
- 無需預熱,開機即用。
- 與當下市面上的主流測量軟件兼容,無需另外配備特殊軟件。

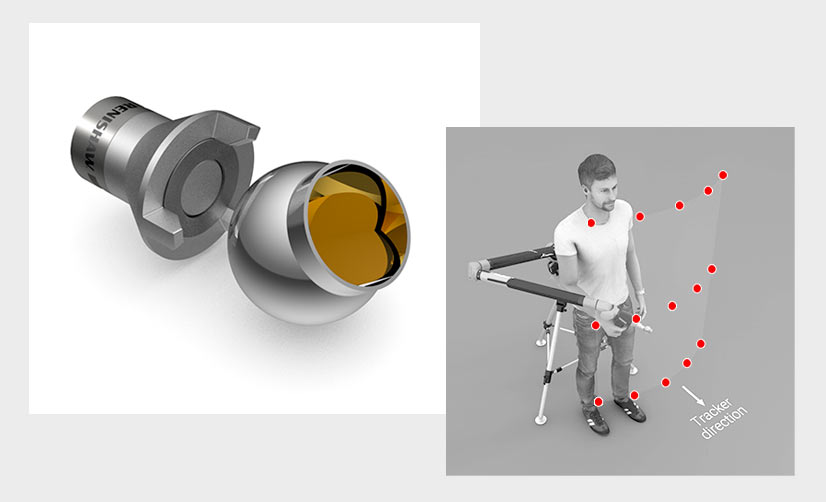

簡單快速的定位操作
- 1.將對接口與Ace測量臂連接,附帶雷尼紹接口的可重復性定位功能。
- 2.將SMR球放置在對接口內。
- 3.朝向跟蹤儀,用測量臂在空間中取15個點的網格。
1分鐘內即可完成初始定位操作。
無陰影區域
待激光跟蹤儀確定測量臂的位置后,操作員便可以獨立使用測量臂完成作業,操作員可在空間內自由移動機器,無需擔心測量臂和激光跟蹤儀之間的連接問題。該方案成功保證了工作車間內作業的連續性。
雙獨立系統帶來更高的投資回報率
獨立使用跟蹤儀(兼容SMR探測)
- 遠距離的3D測量
- 機器對齊

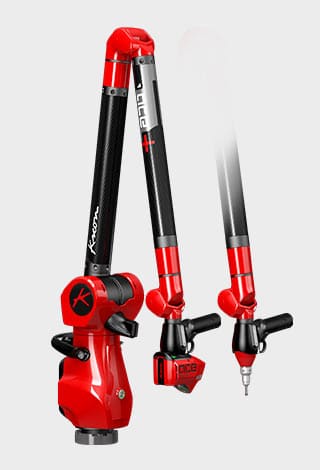

獨立使用Ace測量臂
- 適用于狹小空間與車內的測量
- 可完成從1cm至4m的零件測量(取決于臂的尺寸)
- 高難度的零件掃描

Trace Ace 技術參數
Ace 6 axes |
|
---|---|
Ace 6-20 | 74 + 5μm/m |
Ace 6-25 | 80 + 5μm/m |
Ace 6-30 | 98 + 5μm/m |
Ace 6-35 | 111 + 5μm/m |
Ace 6-40 | 122 + 5μm/m |
Ace 6-45 | 130 + 4μm/m |
Ace 6-50 | 160 + 4μm/m |
Ace 7 axes |
|
---|---|
Ace 7-20 | 77μm + 5μm/m |
Ace 7-25 | 85μm + 5μm/m |
Ace 7-30 | 111μm + 5μm/m |
Ace 7-35 | 121μm + 5μm/m |
Ace 7-40 | 136μm + 5μm/m |
Ace 7-45 | 156μm + 4μm/m |
Ace 7-50 | 182μm + 4μm/m |
Ace+ 6 axes |
|
---|---|
- | - |
Ace+ 6-25 | 64μm + 5μm/m |
Ace+ 6-30 | 75μm + 5μm/m |
Ace+ 6-35 | 87μm + 5μm/m |
Ace+ 6-40 | 101μm + 5μm/m |
Ace+ 6-45 | 112μm + 4μm/m |
- | - |
Ace+ 7 axes |
|
---|---|
- | - |
Ace+ 7-25 | 70μm + 5μm/m |
Ace+ 7-30 | 89μm + 5μm/m |
Ace+ 7-35 | 98μm + 5μm/m |
Ace+ 7-40 | 118μm + 5μm/m |
Ace+ 7-45 | 139μm + 4μm/m |
- | - |

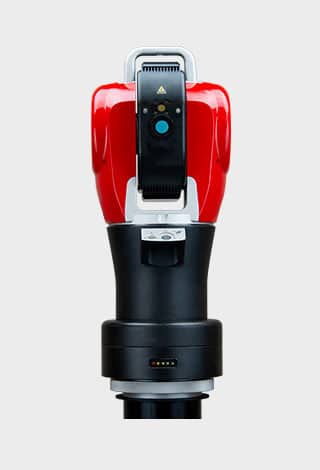

跟蹤儀主要特點
- 測量距離:50米或80米
- SMR探測
- 無需接線
- 電池續航:10小時
- 環境補償
- 快速預熱
- 自動鎖定,快速重新捕捉丟失激光束
- 集成控制器
