3D測量的領先解決方案

關節臂三坐標3D掃描儀

?

Zephyr III 系列掃描儀

適用于三坐標、機器人、測量臂和機床的高性能掃描儀.


SKyline 3D scanner : wide laser line, very fast 1200000 pts/sec and blue laser accuracy

Zephyr III系列的特殊設計,專門滿足不斷增長的生產力需求。

Zephyr III 高端掃描儀搭配150mm或50mm激光線,能在數秒間輕松掃描復雜物體。藍色激光線可直接掃描黑色或光澤表面。作為通用產品,它們滿足CMM所有測量需求,并且可以在測量臂、機器人、機床和光學跟蹤儀上靈活切換。

Zephyr III系列,突破3D掃描極限


濃縮30年經驗

包含眾多高科技的Zephyr III 掃描儀,可以完美處理復雜操作,例如形位公差分析 (GD&T)或色圖。

300hz超高采集頻率,150mm超寬激光線(Zephyr III 150),自動化完全集成,Zephyr III掃描儀將帶來驚人的生產率。

ZEPHYR?III 50

精度最高

專注于高精度和高分辨率的小尺寸掃描。
捕獲所有細節:雕刻,鉆孔,零件邊緣,凹槽等。

ZEPHYR?III 150

速度最快

150mm激光線,分秒間掃描大物件。
整體表面檢測的理想選擇:變形,組裝,磨損等。

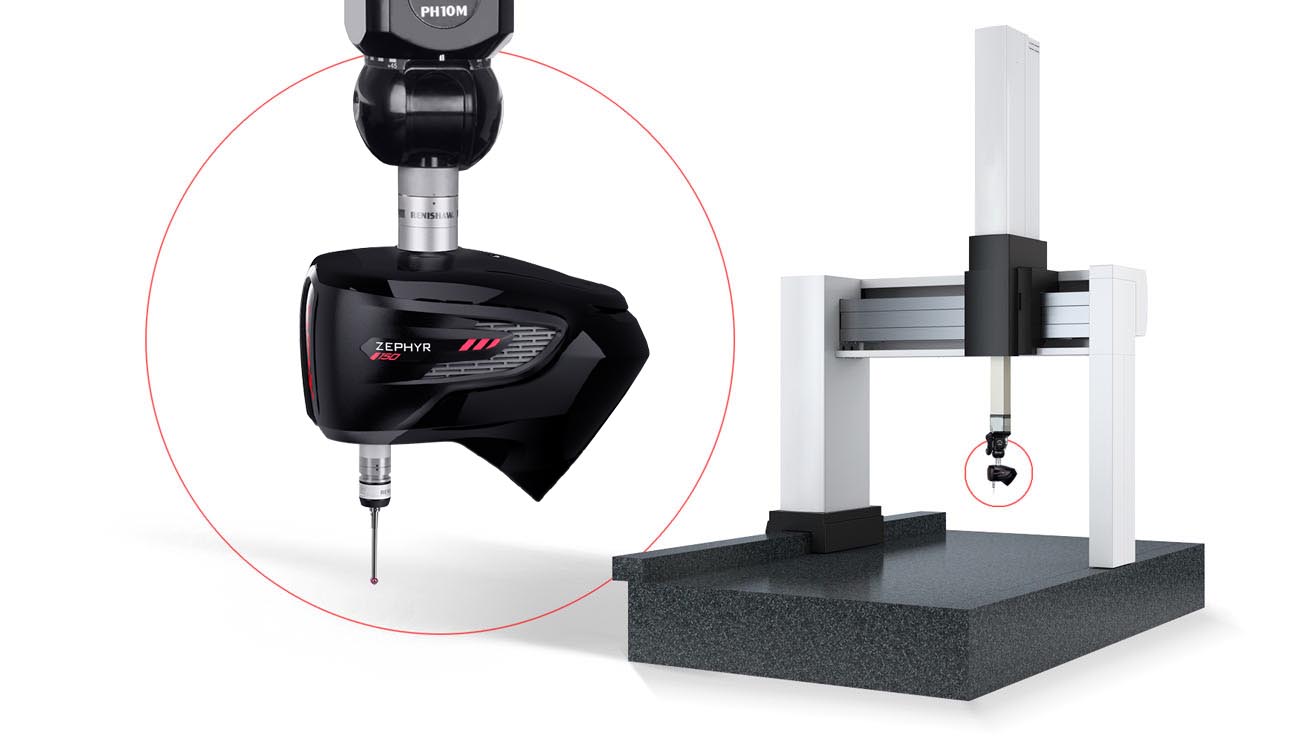

CMM上全自動化集成


  • 同一軟件驅動CMM、掃描儀和數據處理。
  • 自動校準掃描儀位置

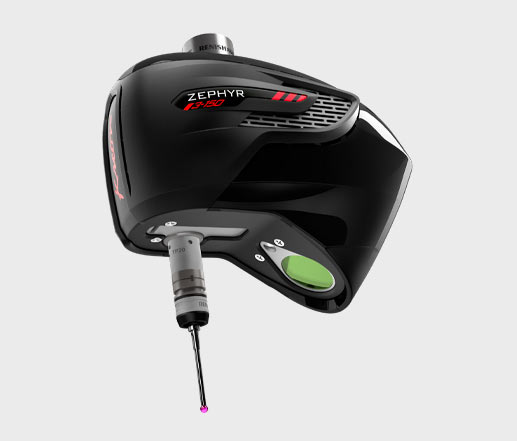

  • 既可以有探針直接導入掃描儀下方,也可以使用自動更換架在掃描和點測之間自由切換。
  • 使用Kreon掃描儀和PH10機動測座(T/M/MQ)檢測物體所有表面

速度

1,200,000 pts/sec

精度

5 μm*

激光線寬

150 mm*

超高掃描速度

  • 150mm激光線寬(Zephyr III 150)可以優化掃描次數
  • 提高頻率后可以縮減操作時間
  • 每秒120萬點的獲取速度可以快速獲得密集點云

超高精度和分辨率

  • 藍色激光能保證反光表面的最佳掃描精度
  • 3D掃描儀的溫度補償功能可以節省預熱環節,保持恒定精度。

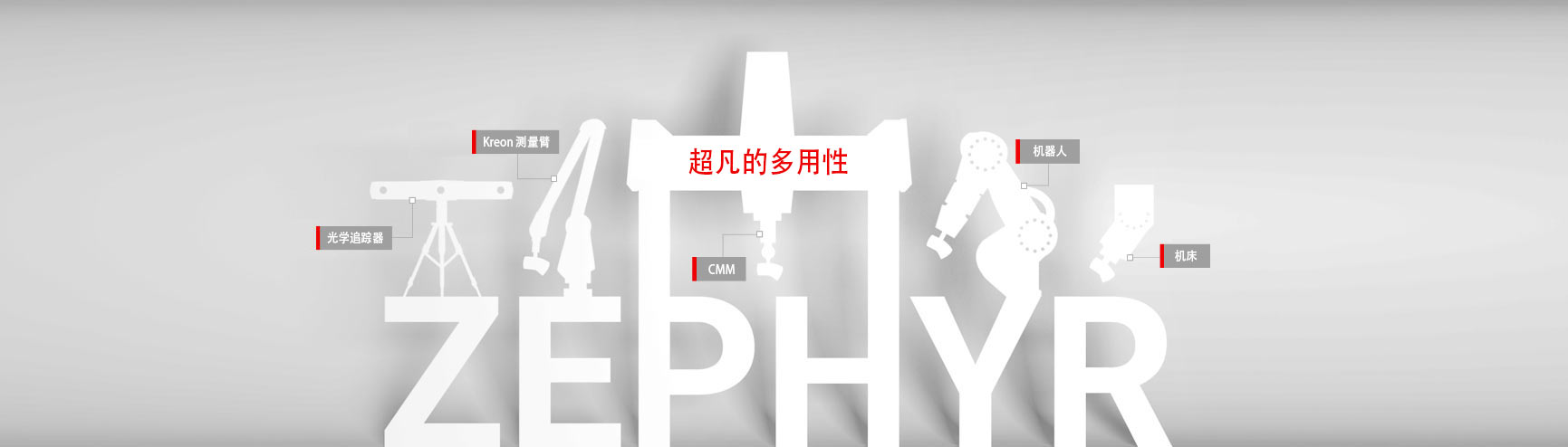

多功能性

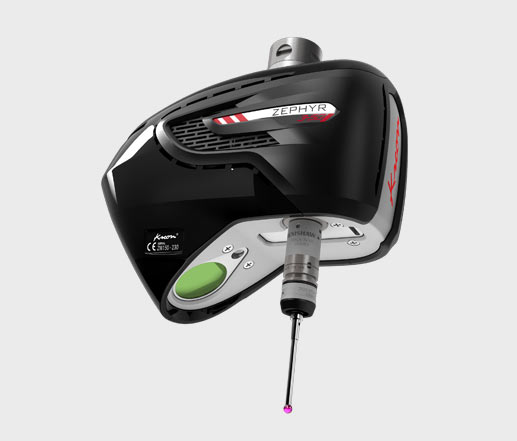

  • 使用導入掃描儀下方的探針,同時實現掃描和點測
  • 與CMM的高兼容性
  • PH10、自動更換架 (ACR3) 可用
  • 機器人,Kreon測量臂,光學跟蹤器和機床的擴展兼容性

掃描儀參數

  Zephyr III 150 Zephyr 50
最大掃描速度 1,200.000 pts/sec 1,200.000 pts/sec
MPE (P[Size.Sph.All:Tr:ODS]) (2σ) *1 14 μm 5 μm
MPL (P[Form.Sph.D95%:Tr:ODS]) (2σ) *2 15 μm 8 μm
MPL (P[Form.Pla.D95%:Tr:ODS]) (2σ) *3 20 μm 10 μm
最大激光線寬 150 mm 50 mm
最高頻率 300 Hz 300 Hz
激光線顏色 藍色 2M等級 藍色 2M等級
線分辨率 50 μm 15 μm
檢測距離 85 mm 95 mm
視野范圍 110 mm 40 mm
溫度補償/是 Yes Yes
According to ISO 10360-8:2013:
*1 MPE (P[Size.Sph.All:Tr:ODS]): 完整取點最大誤差(位移模式)
*2 MPL (P[Form.Sph.D95%:Tr:ODS]): 球體95%取點最大標準差(位移模式)
*3 MPL (P[Form.Pla.D95%:Tr:ODS]): 平面95%取點最大標準差(位移模式)
